沖壓模具總裝配圖對沖壓件的排樣圖有什么要求

來源： 滄州浚鼎機械制造有限公司  日期：2021-02-03 08:28:23  點擊：3175  屬于：公司新聞

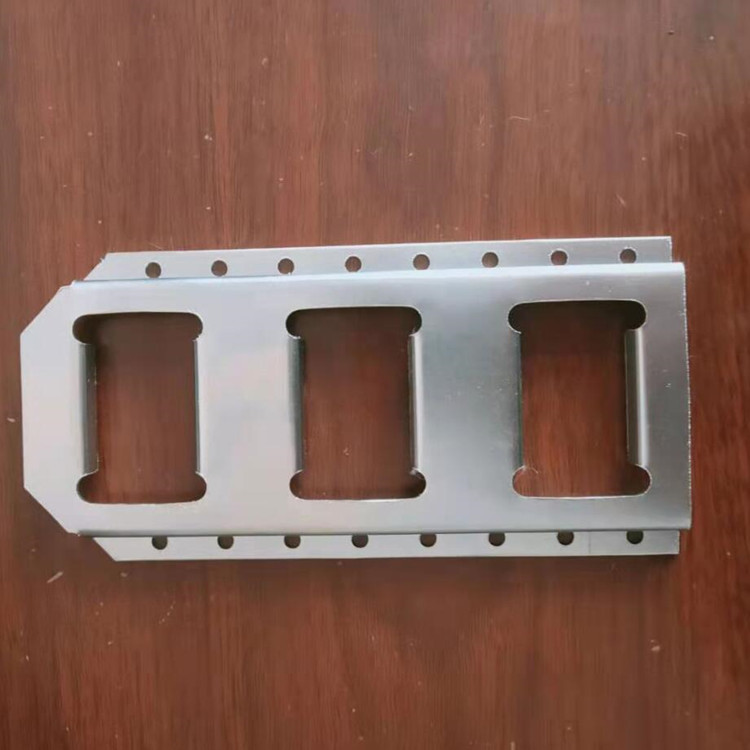

  沖壓件加工廠的模具設計人員，在繪制沖壓件模具的總裝配圖時，也需要繪制出沖壓件的排樣圖，那么繪制這個排樣圖應遵守什么規范呢？下面來說明下。
繪制排樣圖時，應做到以下三點：
1.加工沖壓件的原料是利用帶料、條料時，應畫出排樣圖，一般畫在總裝圖右上角的工件圖下面或俯視圖與明細欄之間。
2.排樣圖應包括排樣方式、零件的沖裁過程、定距方式（用側刃定距時側刃的形狀、位置）、材料利用率、步距、搭邊、料寬及公差，對彎曲、卷邊工序的零件要考慮材料纖維方向。通常從排樣圖的剖切線上可以看出是單工序模還是復合模具或級進模。
3.排樣圖上的送料方向與模具結構圖上的送料方向必須一致，以使其它讀圖人員一目了然。

推薦文章：沖壓件模具圖繪制的基本原則
